油分离器的目的就是使冷冻机油能不断的问到压缩机曲轴箱，以确保压缩机油箱里有足够的冷冻油，保证润滑效果。在制冷系统中，水冷凝器的作用是将“高温高压”的气态制冷剂的热量传给环境介质（冷却水或空气）并使之冷凝成液体。如桌冷凝器的冷却效桌不好压缩机的高压较高，影响制冷效果。

选用的水冷凝器，还可以当作制冷剂的储液罐收液时就是将504A收到水冷凝器里，然后将水冷凝器进出液阀关住。安全阀安装在水冷凝器上，当水冷凝器内压力超过一定压力后，安全阀自动释放压力，起到安全保护作用。

在压缩制冷系统中，中间冷却器用来冷却低压级排气，避免因高压级吸气温度过高而使排气温度超过允许值，同时提高制冷效率。在R504A双级制冷机中，因排气温度较低，采中间不完全冷却循环。低庄缸的排气互中间冷却器中产生的饱和蒸汽在管路中混合后进入高压缸。因此高压硫吸入的是中间压方下的过热蒸汽。我们现在选用一个小型板式换热露作中间冷却器。

热力膨胀阀主要由感温包、毛细管、阀座、阀针、弹簧、调节杆、阀体等组成，感温包里有制冷剂或其他介质的液体，其压力由感温包的温度决定。在制冷系统中蒸发器的作用是让制冷剂液体在较低温度下吸收被冷却环境介质的热量而蒸发成蒸汽，以降低被冷却物体或空间的温度或维持其低温。

按照被冷却介质的种类的不同，蒸发器可分为冷却液体介质的蒸发器和冷却空气的蒸发器。在冻干机中，板式换热器和冷阱盘管就是作为蒸发器来使用。

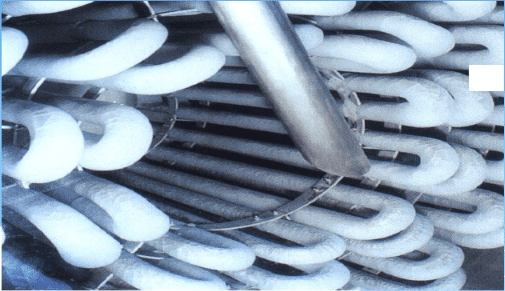

冷阱的作用主要是用来捕捉冻干机箱体内升华出的水蒸汽，对升华出的水蒸汽形成从冻干箱到冷凝器的差压推动力使其在冷凝表面结成冰。
Christ冻干机原理冷阱

制品中的水分只有在一定的真空状态下才能进行升华，达到干燥的目的。系统采用真空泵组，组成强大的抽吸能力，在干燥腔室和冷凝器形成真空，一方面促使干燥腔室内的水份在真空状态下蒸发（升华），另一方面该真空系统在冷凝器和干燥腔室之间形成一个真空度梯度（压力差）。使前箱水分升华后被冷凝器捕获。真空系统是冻干机的重要组成部分，其主要由干燥箱、冷凝器、真空泵、罗茨泵、小蝶阀、箱阱隔离阀（大蝶阀、蘑菇阀)、放气装置、辅助装置、真空管道等组成。

真空是指低于大气压的气体所存在的空间状态。真空度是表示一个空间已达到的真空程度。真空度的单位为Pa。用来获得真空的器械称为真空泵。罗茨真空泵，可以获得较大的抽速和达到较好的极限真空。

真空系统的隔离阀：小蝶阀、箱阱隔离阀（蘑菇阀、大蝶阀）。
1、小蝶阀

小蝶阀是用来接通或截止真空泵和后箱之间气流通道的隔离阀门，接在真空泵泵头管道上。小蝶阀通过气动系统来控制开和关，达到接通和截止的目的。由于小蝶阀需要频繁开启，故开关需要稳定可靠，开启时能开足，关闭时能够关住。不能有泄漏真空和漏气的现象。

2、箱阱隔离阀

箱阱隔离阀是接通或截止干燥箱（前箱）和冷阱（后箱)的气阀门，安装在前后箱之间。阱隔离阀的主要形式有两种：采用大蝶阀型和采用蘑菇阀型。
