Christ冻干机各部分说明书（二）

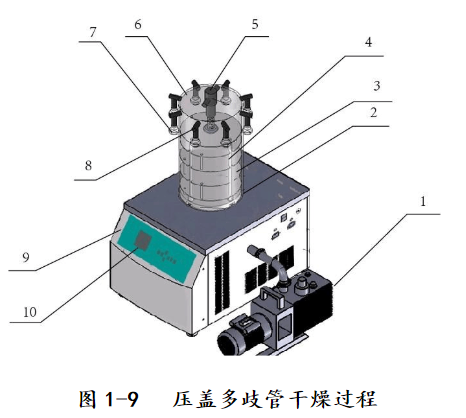

1.真空泵2、密封圈3、物料盘4、干燥架5、压盖手柄6.有机玻璃筒7、烧瓶8、多歧管接头9、主机10、控制（显示）面板
（1）将预冻架从冷阱中取出；
（2）将预冻好的物料取出放到干燥架上
（3）将干燥架放到冷阱上面，如图所示；
（4）检查密封圈完好且无杂物的前提下罩上“有机玻璃罩”；
（5）顺时针旋紧放水阀：
（6）打开真空泵、打开真空计。真空度下降，一般干燥过程中真空度值<20pa即为正常。
（7）将烧瓶逐个挂上，并打开多歧管阀；烧瓶内物质干燥后关闭多歧管阀，取下烧瓶。
（8)干燥结束后，先打开放水（进气）阀再关闭真空泵（若需要压西林瓶则顺时针转动压盖手柄，将瓶塞
压好后放气）。取下有机玻璃罩，收集干燥物。
（9)关闭电源，关闭放水（进气）阀，设备进行化霜，化霜结束后打开放水（进气）阀排水，将设备擦拭
干净。
（10）1真空泵不工作时请盖上排气孔，以防灰尘进入。
注：a、在整个干燥过程制冷机不得关闭；
b、因物质持性差异，干燥及预冻时间有差异。



关机操作
1、关闭“总电源”开关，整机控制系统掉电。
2、拔下电源插头，真空泵电源线插头。
3、擦拭冷阱，样品架，有机玻璃罩。
4、真空泵不工作时请盖上排气孔，以防灰尘进入。


控制系统操作
本机的控制系统采用液晶屏显示为人机接口，设备操作简单方便，运行状态显示清楚。系统能够显示样品
温度、冷阱温度、真空度等指标。系统采用了多种稳定性措施，控制系统运行稳定可靠。控制系统主要有
如下几个显示屏内容。

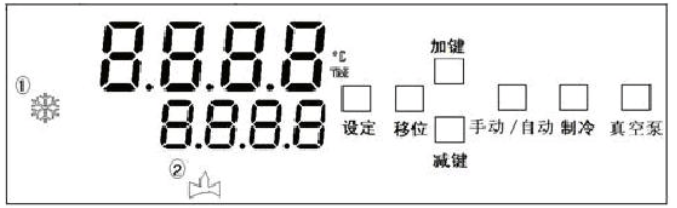

指示灯：1.制冷灯：压缩机延时闪烁，压缩机制冷输出时亮；
2.真空指示灯：当按下真空键时亮。


按键说明：
A设定键：设定参数键
B移位键：用于参数的移位和进入查询状态；
C加键入：在设定状态和内部参数状态时，点击该键设定值加一：手动查询时切换查询内容；
D减键V：在设定状态和内部参数状态时，点按该键设定值减一；手动查询时切换查询内容；
E手动/自动键：点按启动手动本沟式白动洲热本为
G真空键：按该键控制真空泵输出；
各功能的调出操作
1、控制器上电经过自检后，液晶屏的上排显示温度测量值，该状态为标准状态；
2、蜂鸣器报警时，可按下任意按键消除；
3、在标准状态下，点按制冷键，如果控制器处于非制冷状态下，则进入制冷状态；若控制器处于制冷状
态下，则停止制冷状态；
4、在标准状态下，点按温控键，如果控制器在温控状态，则停止温控；如果控制器在停止状态，则启动
温控；
5、当测量温度高于上限时，液晶屏的上排指示窗显示“
”。当温度低于下限时，液晶屏的上排
指示窗显示“
6、超温报警，此控制器有一个报警，AL为上下偏差报警，当温度测量值>=（温度设定值+AL)℃时，关加热，
报警灯1亮。当温度测量值<=（温度设定值-AL)C时，关制冷，报警灯1亮。AP为绝对值报警，当温度测量
值>=APC，蜂鸣器连续鸣叫，关加热，关制冷输出，如果一分钟以后仍未消除报警，那控制器将自动切断
总开关K1。并且，K1要重新上电以后才能恢复。
7、在标准状态下，点按设定键，则液晶屏的上排显示LCK，将LCK设为3，长按设定键4秒以上可进入用
户菜单，长按设定键可退出改状态；
