冻干机-冻干箱

冻干箱是方形或圆简形容器，内装有板层组件。箱体内部采用不锈钢进行制造，对焊缝采用全焊透焊接，并进行研磨和地光，以保证箱体育能得到彻底清洁。冻干箱上装有一个或多个带灯视镜作为冻干产品观察窗。
冻干箱门内侧材质为不锈钢。方形箱门采用旋转式门锁，密封系安装在箱门上，以方便清洁、防止箱内锐物对密封条的伤害，采用接臂式铰链，靠近铰链一侧设置了硅胶补偿垫片，更换密封条时请勿遗失或改变方位。
冻干箱有真空探头接口、产品温度探头连接口和验证孔等。当箱体超庄时，自动安全阀将对冻干箱提供保护。
当冻干箱压力上升到一个预设定值时，安全阀将自动开启，将气体排泄到安全的区域。
板层安装在冻干箱内。每块板层都是由上下两块板加上中间的隔条组成。
板层温差控制在1.0℃，制冷极限温度为-55°℃_，加热极限温度达+80℃。在-40~40°C的温度范围内，板层表面温度的偏差将控制在2.0C的范围之内。

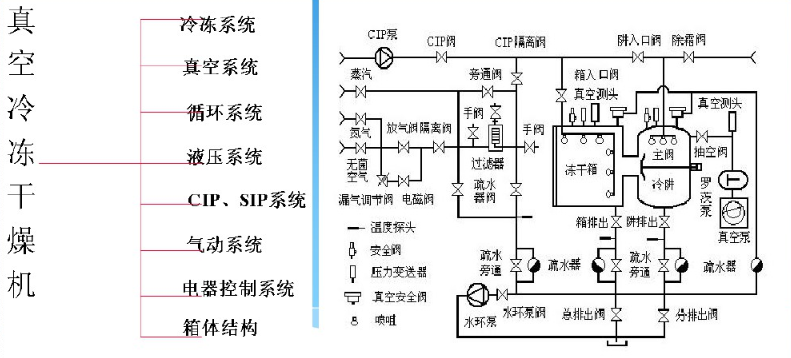

Christ冻干机工作原理
冻干机-冷阱
冷阱的功能是吸附冻干箱内升华的水蒸气，为圆筒型容器置于冻干箱后部，分立式冷阱和卧式冷阱两种，内有捕冰盘管。
冷阱上有制冷系统接口、抽空阀接口、温度探头接口和化霜管道等接口。有一个带灯视镜来观察冻干过程和化霜过程。
冷阱与冻干箱之间装有液压驱动蘑菇阀。主阀的阀位状态在流程图画面中进行显示。它可以实现以下功能：
(1 )减少每批料之间的交叉污染。
(2）干燥过程中进行压力升高试验，有助于发现故障和方便操作者检查产品的干燥程度。
(3）冷阱化霜时避免化霜蒸汽或热水进入冻干箱。

冻干机-制冷系统
制冷系统是冻干机的最重要的组成部分，被称为，“冻干机的心脏”。理论上制冷系统由制冷庄缩机、冷凝器、蒸发器和热力膨胀阀所构成，主要是为千燥箱内制品前期预冻供给冷量；以及为后期冷阱盘管捕集并华水汽供给冷量。设计时考虑到冻干机对制冷的要求特殊性，其制冷系统主要由以下部件组成：
压缩机，制冷剂油分离器，水冷凝器，干燥过滤器，_中间冷却器，视液镜，电磁阀，膨胀阀蒸发器（板式交换器，后箱冷凝盘管），汽液分离器，回气过滤器，庄力表，安全阀，制冷管道等。
一种物质能从一种物质（或物体）吸收热量，然后传递给另一种物质（物体），东传递热层的过程中只蒙生物理变化，这种物质称为制冷剂。_木同类驾的制冷机使用不同种类的制冷剂。我们使用的星非共递混合制冷剂R504A，最低蒸发温度为70℃，最高蒸发温度为-30℃。
制冷系统中的工作介质为制冷剂，它是一种特殊液体，其沸点低，在低温下极易蒸发，当它在蒸发时吸收了周围的热量，使周围物体的温度降低然后这种液体的蒸汽经压缩成为高温、高压汽体，在冷凝器中冷却变成液体，再将该液体降压节流到水冷凝器中吸热，如此循环不断，便能使蒸发部位的温度不断降低。
压缩机是制冷系统的核心，压缩机主要是对气态R504A制冷剂进行压缩，从吸气口吸入低温低压的气态R504A制冷剂，经过洁塞或螺杆压缩后，变成高温高压的气态R504A制冷剂。庄缩机按照压缩的形式，可以分为活塞式压缩机和螺杆式庄缩机。我们使用的是螺
杆式压缩机。

未完待续……
