christ冻干机真空系统原理

christ冻干机是冻干制剂产品生产的关键设备﹐而真空系统是冻干机的重要组成部分，其主要由干燥箱、冷凝器、真空泵、罗茨泵、小蝶阀、箱阱隔离阀(大蝶阀、蘑菇阀)﹑真空测试装置[真空仪、真空规管(压力传感器)]、放气装置、辅助装置、真空管道等组成。

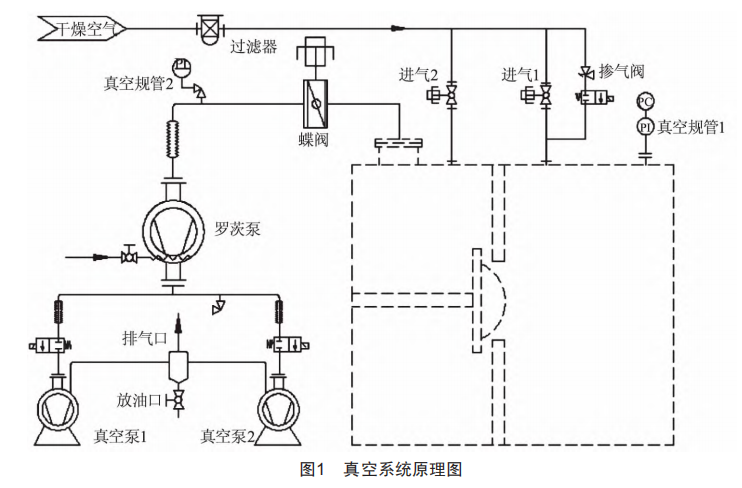

      真空系统原理图如图1所示，系统采用真空泵组，形成强大的抽吸能力，在干燥腔室和冷凝器形成真空，一方面促使干燥腔室内的水分在真空状态下蒸发（升华），另一方面该真空系统在冷凝器和干燥腔室之间形成一个真空度梯度（压力差），使前箱水分升华后被冷凝器捕获。


冻干机真空系统的运行效果将直接影响冻干制剂产品的质量和生产周期，因此，做好冻干机真空系统的维护，及时解决运行过程中出现的故障，对于保证生产顺利进行及产品质量均具有重要意义。
