Christ冻干机-螺杆压缩机排气温度过高

2.1  Christ冻干机故障现象
       生产过程中冻干机报警，故障显示为1#压缩机排气温度高。现场检查发现（日本前川）螺杆压缩机排气温度高达90℃，正常温度为60℃左右，报警温度设定为85℃。但排气压力为12bar、1#制冷系统冷阱温度为-70℃，制冷正常。
2.2  故障分析及处理

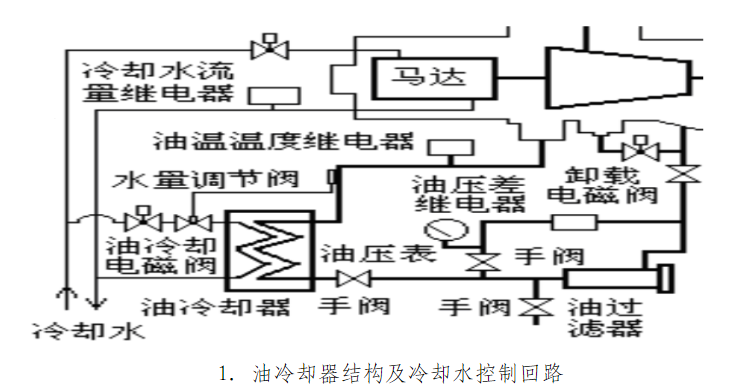

       由于制冷系统吸、排气压力和制冷温度均正常，由此首先排除低压制冷系统泄露导致排气温度升高。那么引起排气温度高的原因就有可能是冷却系统故障。而日本前川螺杆压缩机制冷系统、油路系统和压缩机电机均需用冷却水冷却。由于其排气压力和冷却水压力正常，压缩机电机用手感觉温度正常且2#制冷系统一直正常运行，由此可排除冷却供水系统故障。但手感油冷却器进出油温却发现油温偏高且进出温差较小，由此可见造成排气温度高可能是油冷却回路冷却不好，使油分离器分离出的润滑油温度过高造成排气温度高，其结构如图1：



       因此在制品出柜后，拆下油冷却器进水管路上的油冷却电磁阀和水量调节阀检查：对电磁阀直接加24V直流电源能正常开启，用热水加热水量调节阀感温包其调节灵活，由此可排除水量调节阀和电磁阀故障。拆下油冷却器出水管道，直接用水管接油冷却器进水口供水，冷却器出水口无水流出，由此判定为油冷却器冷却水回路堵塞。拆下进、出水管活接头，用软管将高压水与冷却水出口连接，开启高压水进行冷却水回路反冲洗，无效果说明堵塞严重。接下来使用适量氨基磺酸加入酸洗缓蚀剂，从油冷却器进水管灌入，侵泡24小时后将氨基磺酸用水冲出并反复用耐酸泵加压冲洗。没取得效果后再关闭压缩机吸排气阀门，打开排气检修阀卸掉压缩机内部制冷剂压力，从进水管道加入低浓度盐酸和酸洗缓蚀剂，观察发现进水管有气泡冒出，说明板冷器内部产生化学反应，如此反复侵泡多次冲洗最终去除堵塞物，清水冲洗至中性恢复系统后开机一切正常。
