【冻干机维修】Christ常见故障分析及维修

Christ冻干机不能自动结束（CIP）在线清洗程序

3.1故障现象
       制品冻干结束出柜后，需进行一次在线清洗（CIP），但系统通过两小 时水环泵抽空干燥后仍不能成功解锁，结束在线清洗程序。正常情况应该是在制品出柜后关闭箱门，启动CIP自动清洗程序，程序启动水环泵抽空前后箱到0.2Bar，箱门自动锁定即插销进，并同时返回锁定信号。PLC控制系统收到箱门锁定信号后，打开前箱进气阀将箱内压力升高到一个大气压，再开启清洗阀通过分布在箱内的喷头，用4Bar  80℃注射水对箱体和板层进行清洗。清洗结束、完成排水后进行30分钟水环泵抽空干燥，干燥时间结束进行箱门解锁、解锁成功后停止水环泵工作、进气到一个大气压完成在线清洗过程。

3.2故障分析及处理

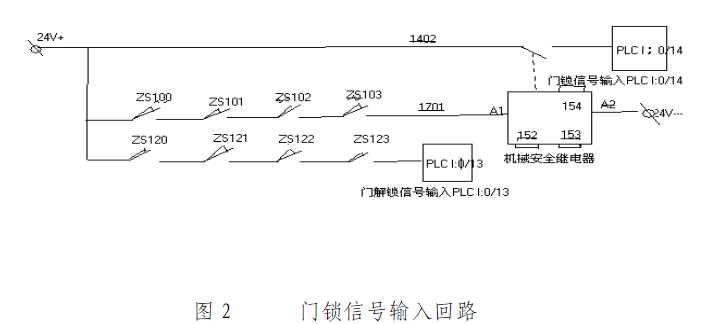

       做在线清洗（CIP）时干燥结束后，通过多次解锁均未成功，造成原因可能有①水环泵故障，未将箱体内真空压力抽空到0.2Bar，导致插销不能动作到位;②箱门插销气动阀或机械联动部件故障，造成插销不能动作或动作不到位，无解锁信号返回；③气动阀阀位传感器ZS损坏，系统不能收到解锁信号[3]。针对以上分析首先从前、后箱观察口观察前后箱内干燥情况，看到箱内干燥无水汽存在，基本可以判断水环泵工作正常。在系统再次解锁时，观察前箱上下左右四个方向的四个气动阀及机械联动部件解锁情况，气动阀及机械联动部件均动作。为检查其动作是否到位，拆开四个气动阀与插销机械联动部件连接处（让气动阀单独动作）。再次解锁时气动阀动作但仍然解锁不成功，由此可排除机械故障。可见冻干机不能自动结束（CIP）在线清洗，可能是由于无箱门解锁信号返回系统造成。箱门解锁信号电路图见下图2 ：


       从图中可以看出，四个气动阀的四个ZS阀位传感器串联连接，其中任何一个传感器损坏均不能返回解锁信号。因此分别从接线端子上拆下传感器引出线路两端，将其与万用表电阻挡两表笔连接。再从气动阀上拆下传感器，将其顺着气动阀活塞运动方向移动，移动过程中到某一位臵即可导通的为完好传感器，始终不能导通的即为损坏传感器。用此方法检查到箱体下部气动阀阀位传感器ZS100损坏，更换损坏传感器后解锁成功，自动停止水环泵并将箱内压力放气到一个大气压，系统自动结束（CIP）在线清洗。
