Christ冻干机设备安装及线路安装

作者：CHRIST维护发布时间：2021-04-12 11:13点击：

Christ冻干机设备安装

一、安装场地的选择：

1、置于背光处。

2、通风条件良好

3、环境清沾，无过多灰尘。

4、放置平稳，禁止振动摇见。

5、适宜的工作环境温度：530℃。

6、适宜的工作环境湿度：≤80%。

7、最高海拔高度：2000米。

8、正常工作电压变化范围：士10%

9、地而要求：清洁、平整。

二、如何安装

1、机器的后部和墙应保持30cm或更画的离。

2、在平稳的地方安装。

3、脚板滑轮要用制动固定。

4、通风要流畅。

三、电源线和如何接地:

（一）电源线：

1、确定连接是否安全，插头是否插入电源插座。

2、电源线要求抓接到墙面上的独立抓接孔上。禁止使用插线板

3、不能让木机的电源插头和其它电器的电源插共用南一个电源插座。

4、确保电源线路勿压勿折。

5、如果用外援线路，务必保训其承派力250V15A以上，并且不能超过3m

6、仪器专用电压为230V，50H2。使而，请检查作电压。

“低于110V，应该健用升压器（BKW以上）电压不稳定时，使用AVR(自动稳牌

器）或电压升压器（型号：VB0081）

(二）如何接地:

1、为了确保安全，仪器应该接地

2、确保电源线插座已接地：如果电源插烟有地很装置（230V），请在使用前检查接地

装置。

3、如果电源插座没有地线装置，首先，检查机器的地线。然后，将它连接到铜板。接

省，把它埋到潮湿的地下。（地下25cm或更深)

注意：禁止将机器的地线接到暖气管，电话线或避雷针上。

四、触摸屏的安装：

1、打开触摸屏包装，取出触摸屏。

2、触摸屏线路的连接：

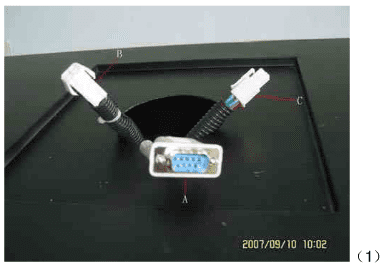

①触摸屏要与冻干机的三根线路连接，冻干机的三根线路如图：

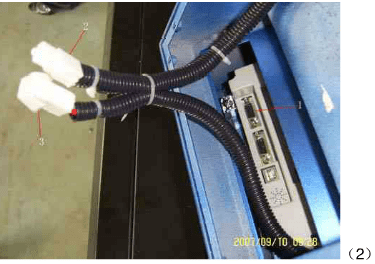

②触摸屏与冻干机连接的三个端口如图：
Christ冻干机触摸屏与冻干机连接线路及维修

③将图（1）中的A与图(2）中的1（COM2）插接。

④将图（1）中的B与图（2）中的2插接在一起。

⑤将图（1）中的C与图(2）中的3插接在一起。

五、电源开关

电源开关安装在触摸屏的后边。检查完电源和地线后，把电源开关打开置，此时，可通过触屏进行操作，仪器可以工作*不用仪器时，请将开关按到“OFF”的位置。

六、冻干仓的安装：

1、打开冻干仓包装，取出冻干仓

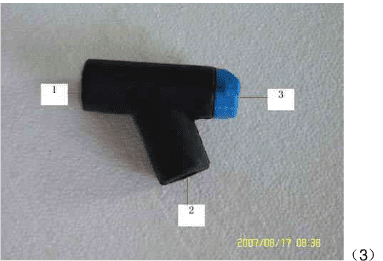

2、取出橡胶阀，如图所示:
Christ冻干机橡胶阀售后维修

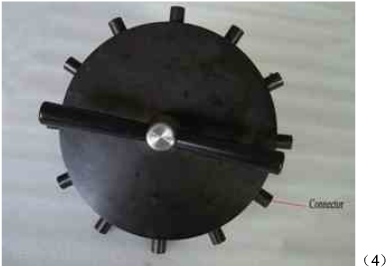

3、冻干仓顶盖如图：
Christ冻干机冻干仓顶盖维修售后

4、将图（3）中的1插口与图（4）中的适配器接头插接（插接前要在适配器接头周围处均匀涂抹真空脂)在一起。

*图（3）中的3接口周围也要均匀的涂抹真空脂。

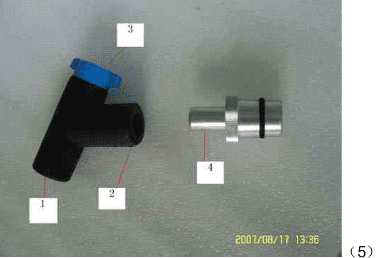

5、图（3）中的2接口与适配器的4接口连接，如图：
Christ冻干机连接线装置

6、适配器与挂瓶的连接如下：

Christ冻干机适配器与挂瓶连接

未完待续……
