Christ维修受理/Christ冻干机（二）

接Christ冻干机（一）

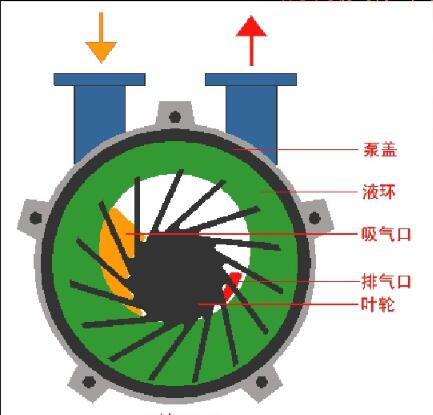

Christ冻干机-水环真空泵
效率低、一般在30%左右真空度低、极限压强2000~4000Pa10℃时饱和蒸气压为1227Pa20℃时饱和蒸气压为2337Pa30℃时饱和蒸气压为4241Pa

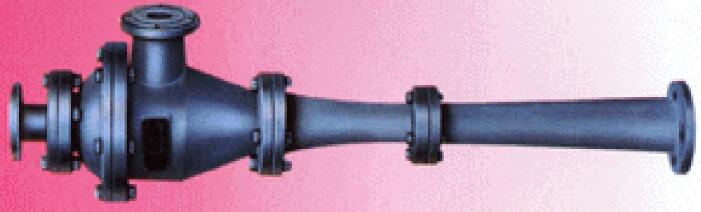

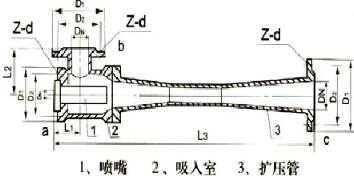

Christ冻干机-水喷射泵

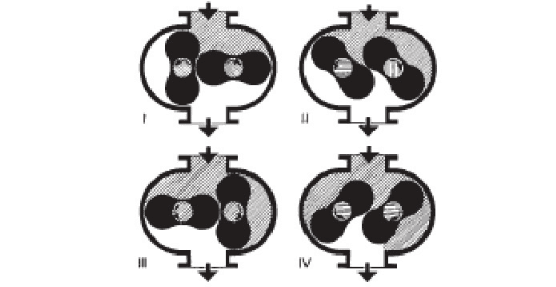

Christ冷冻干燥机-罗茨真空泵



Christ冻干机-干燥系统

升华干燥是将冻结后的产品置于密闭的。真空容器中加热，其冰晶就会升华成水蒸气逸出而使产品脱水干燥。干燥是从外表面开始，逐步向内推移的，冰晶升华后残留下的。

Christ冻干机-加热方法


 1)微波加热法
 2)接触加热法
 3)辐射加热法
 4)接触、辐射混合加热法

Christ冷冻干燥机-干燥系统

第一阶段干燥是将水以冰晶形式除去的，因此冻千层的温度和升华界面的压力都必须控制在产品共熔点(或崩解温度)以下，才不致使冰晶溶化。但对于吸附水，其吸附能量高，如果不给它们提供足够的能量，它们就不可能从吸附中解吸出来。因此，这一阶段产品的温度应足够地高，只要不超过允许的最高温度，不烧毁产品和不造成产品过热而变性就可。同时，为了使解吸出来的水蒸气有足够的推动力逸出产品，必须使产品内处形成较大的蒸气压差，因此此阶段中箱内必须高真空。

第二阶段干燥后，产品内残余水分的含量视产品种类和要求而定。一般在0.5%~4%之间。解吸干燥也称第二阶段干燥。
在第一阶段干燥后，在干燥物质的毛细管壁和极性基团上还吸附有一部分水分，这些水分是未被冻结的。当它们达到一定含量时，就为微生物的生长繁殖和某些化学反应提供了条件。因此为了改善产品的储存稳定性，延长其保存期，需要除去这些水分中的大部分，只留下单分子层的水分。这就是解吸干燥的目的。

Christ冷冻干燥机-液压系统

主要用在干燥结束时将瓶塞压入瓶口

Christ冷冻干燥机-控制系统

控制系统有可编程程序控制器（西门子-PLC)、触摸屏、外围继电器、传感器等组成。

Christ冷冻干燥操作步骤

a.制品的制备（前处理）：如药物的培养、灭菌、分装、洗瓶、半加塞等，食品原料的挑选、清洗、切分、灭酶、分装等。
b.制品的冻结(预冻)：将制品冻结成固态。
c.第一阶段干燥（升华干燥）：将制品中的冰晶以升华方式除去。
d.第二阶段干燥（解吸于燥）：将残留于制品的水分在较高温度下蒸发一部分，使残余水分达到预定要求。
e.密封包装：已干制品一般应在真空或充情性气体条件下密封包装，以利于储存。
