Christ冻干机原理

                   Christ中试型冻干机工作原理说明

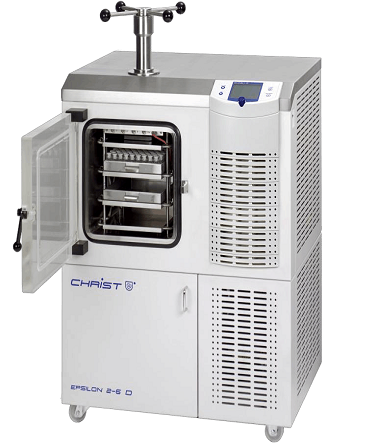

设备名称:中试型冻干机
品牌:CHRIST
型号:EPSILON 2-6D


一.工作原理:
   利用冷冻及抽真空的方式使物料冷冻干燥, 从而达到冻干效果。在物料冷冻到冰点以下后,真空泵开始抽真空,不断降低物料表面蒸汽压和物料的表面温度,当物料的温度达到共晶点以下时,物料完全成为固体,气体两象共存,而不存在液相的成分。气相的溶剂在经由超低温的冷阱时被冷阱捕获。可编程的控制器在升华的过程中通过加热搁板不断提供升华所需要的能量。在物料中的含水量达到1%以下时,采用极限真空,物料表面温度降到—50℃以下,残余的溶剂在极限真空下挥发。

二.具体用途
   主要用于实验室药品冷冻干燥。冻干试验是在无损和高度安全的情况下从冷冻的物质中去除水分的最好的方法,在真空状态下,直接把结冰的溶剂升华为气态而达到干燥的目的,冻干结束后的材料的温度低于—10℃。
   冻干过程能最大程度上保持物料分子的基本结构和混合物的空间构型,在加水以后能够再次恢复原材料的物理,化学.生物特性,从而是一种对材料无损伤的干燥方式。虽然水分被完全去除,但主要的化学键保持和量不变,干燥后和物料性质长期保持稳定,因此冻干是保存热敏感的组织或材料的最佳方法。
   冻干的过程物料的温度可降至—50℃或更低,因此又是一种高度安全的干燥方法,在通常的加热干燥过程中,需要大量的外界热量输入。因此对于易挥发,易爆炸,易污染,易损害等危险物质来说,冻干的优点非常突出。一方面,超低温保证了热安全性,升华能量在微控制器的控制下有序平稳供给,另一方面,冻干又是在高度真空的状态下进行的,因此由空气引发的化学反应无法进行,进一步保证了实验过程的安全性。
   冷冻干燥广泛应用于生物细胞及组织,药品,植物,热敏感化学品,易燃易
爆品,珍贵古物,图书,电子,物理器件等材料的干燥。

三 组成部分
1 真空系统
包括真空泵、真空控制器、真空排气过滤器;
2 冷冻系统
包括双压缩机,板层,冷阱;采用复叠式制冷方式;
3 干燥腔
4 微控制系统
控制面板
液晶显示屏,一键操作,清楚显示主要冻干流程;
可编程控制器
具备编程功能,能储存30个冻干程序;
远程控制模块
配备PLC-32软件实现外接电脑控制冻干过程,并可记录过程中的数据。

四、技术说明:
1. 中试型EPSILON 2-6D冻干机,立式空冷栋系统,3 x 400 V, 50 Hz 2. 两个独立压缩机,功率分别为2 x 0,6 KW(两级压缩机)和0,51 kW; 3. 最大捕冰量:6KG,凝冰效率:4KG/24H 4. 冷阱温度-85°C
5. CFC and H-CFC-free 无氟环保制冷剂
6. 液态控温搁板,-50°C~+60°C, 尺寸225 x 300 mm (W x D), 标配带压盖装置,搁板个数: 3 + 1, 搁板面积 0,20 m2, 搁板间距 73 mm;搁板个数:4+1,搁板面积0.27m2,搁板间距45mm;可选择无压盖装置。
7. 不锈钢通气阀,快速除霜设备
8. 不锈钢融霜盘295 x 410 x 30 mm,也可用作样品盘
9. LSC plus控制面板:1/4 VGA液晶显示,图形界面,一键操作,清楚显示主要冻干流程;
10. 具备编程功能,做多储存30个冻干程序;
11. 可通过配备PLC-32软件实现电脑控制冻干过程,并记录过程数据。

五、 图片
