Christ冻干机结构及各部件说明(三)


冻干机主机结构

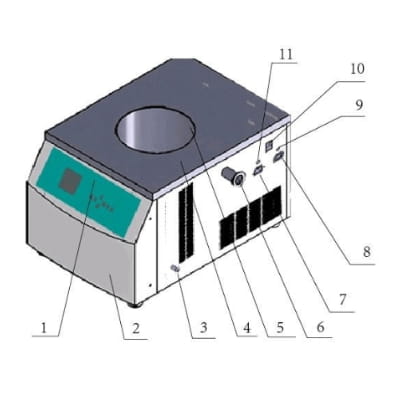

图1-1主机结构
1. 控制(显示)面板  2.主机  3.放水(进气)阀   4.工作台面   5.冷阴    6.抽真空接口    7、真空泵电源   8.总电源   9.保险   10.开关   11.保险
 冻干机真空泵结构

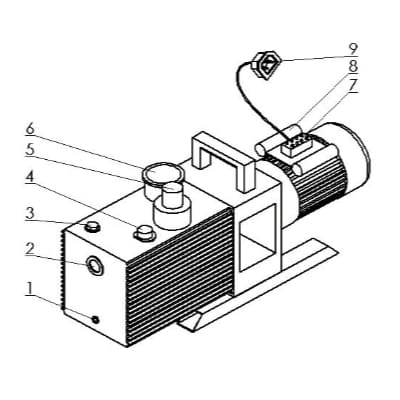

图1-2真空泵结构图
 1放油孔   2、油位视镜    3、加油孔   4、气镇阀   5、排气孔   6、进气孔   7、接线端子   8、电容   9、真空泵电源插头

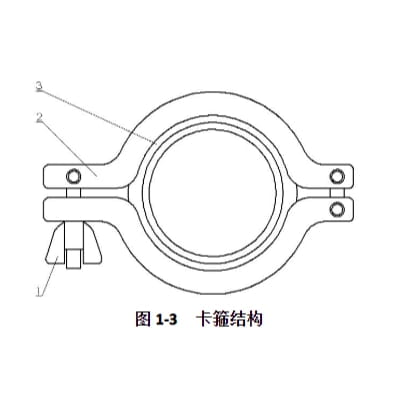

 冻干机卡箍结构
1、燕尾螺母2、支架3、密封圈

一、设备安装和试运行的注意事项

警告:纸、布、或者类似物质千万不要放在主机的后部,否则热交换的气体循环通路可能堵塞。冻干机应水平放置,环境温度约在+10℃~32℃。
冻干机的制冷压缩机是空冷的,因此必须保证足够的空气循环、流通。距离墙体至少保持在40cm以上,切不要靠近暖气或者其他热源,也不要直接日晒。空气循环不足或周围环境温度过高可导致制冷系统的压力或温度升高,甚至超过可允的操作压力而导致冻干机崩溃

电源
铭牌上的电压必须与当地供电电压一致。TF-FD-1系列冻干机是具有1级安全的设备,它包括一个三导接线电缆盒一个防电击插头。

保险丝
冻干机必须16AG的保险丝来保护

检查地线连接
在冻干机的后面有一个等于地势的螺丝,检查时注意匹配相应的安全措施。

放气
放气阀和放水阀在冻干机的右下方,用作冷阱腔的出口。如果西林瓶需要在氮气下而不是真空下密封,必须通过放气阀的管口通入氮气。注意:最大0.2bar的超压。

冷凝和除霜
溶化的冷凝水通过惊干机的右下方的放气和放水阀排出。放水时,在管口处接软管,收集到容器中,也可直接通过冷凝管排出。冷凝水排出时不能受阻挡,因此软管必须斜向下且确保水不会滞留在软管内,软管的末端必须高于装废溶液器的水平面,否则,当打开放水阀产生负压时,水和其他物质会被吸进冷阱腔内,冻干结束时,放水阀可被用来放气。

真空排气装置
在主冻干过程中,真空泵的气镇阀门必须打开,油雾必须被排出。在安装管子的过程中必须注意,冷凝液不能回流到真空泵中,最安全的方法是在导管管道中放置隔离器,是在向上的管路中放置隔离器。我们强烈推荐使用排气过滤装置(油雾过滤器)。此过滤器能够防止真空泵排除的油雾所造成的空气污杂。而真空泵排除的油雾量取决于工作的压力。过滤装置被连接到真空泵的排气法兰上。过滤器上装有一个安全阀来指示过滤的饱和状态。清洗或更换过滤器的插入口,必须在安全阀起作用的情况下操作。在窥视孔玻璃种可以看见收集到的油,并可通过卸料螺丝排除。

开始运行
注意:在开始运行之前,必须保证冻干机的正确安装。
开机前一定要检查确认已经加汪真空泵油。
 冻干机设备连接图

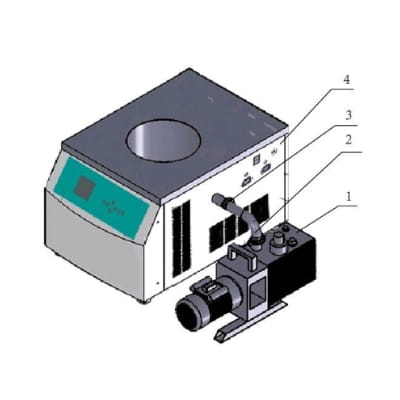

图1-4设备连接
1、真空泵2、抽真空连接管3、卡箍4、主机

设备安装步骤

(1)打开包装后按照装箱单清点配件齐全且没有损坏;
(2)“真空泵”加注“直空泵油”液位至视镜中心(请选用我公司指定真空泵油GS-1);
(3)用快速卡箍将“真空泵”的进气囗与“抽真空管”连接,将“抽真空管”的另一头与主机的“抽真空接囗”连接;
(4)将“真空泵电源插头”连接至主机“真空泵电源”接口;
(5)将电源线插入主机“总电源”接口,电源线另一头连接至有电电源220V,50Hz(电源上有地线);
(6)打开“开关”,按照说明书步骤测试设备的各项指标正常后(设备指标包括真空度<10pa、冷阱温度<50℃),设备投入使用。


如有任何问题请咨询Christ冻干机售后服务中心:4008-525-990
